Mocowanie przyściennych żurawi warsztatowych


Jakie mocowanie żurawia jest odpowiednie do mojego zastosowania?

Poniżej przedstawiamy różne dostępne metody montażu naściennego:

Do czego mocować? Jakie typy żurawi wchodzą w grę? Jakie udźwigi i wysięgi są możliwe? Jakie warunki musi spełnić klient? Mocowanie
Wspornik stalowy wszystkie wszystkie udźwigi i wysięgi Sprawdzić przydatność wspornika z połączeniem na śruby
wspornik stalowy / wspornik żelbetowy wszystkie do 500 kg wszystkie wysięgi;
od 500 do 3200 kg zależnie od wysięgu
Sprawdzić przydatność wspornika ze wspornikiem obejmowym

płyty stalowe
na wsporniku stalowym, wsporniku betonowym lub ścianie betonowej
wszystkie wszystkie udźwigi i wysięgi Sprawdzenie przydatności konstrukcji dolnej z płytami spawanymi
Stahlbetonwand wszystkie wszystkie udźwigi i wysięgi Sprawdzenie przydatności konstrukcji dolnej z prętami gwintowanymi i płytami współpracującymi

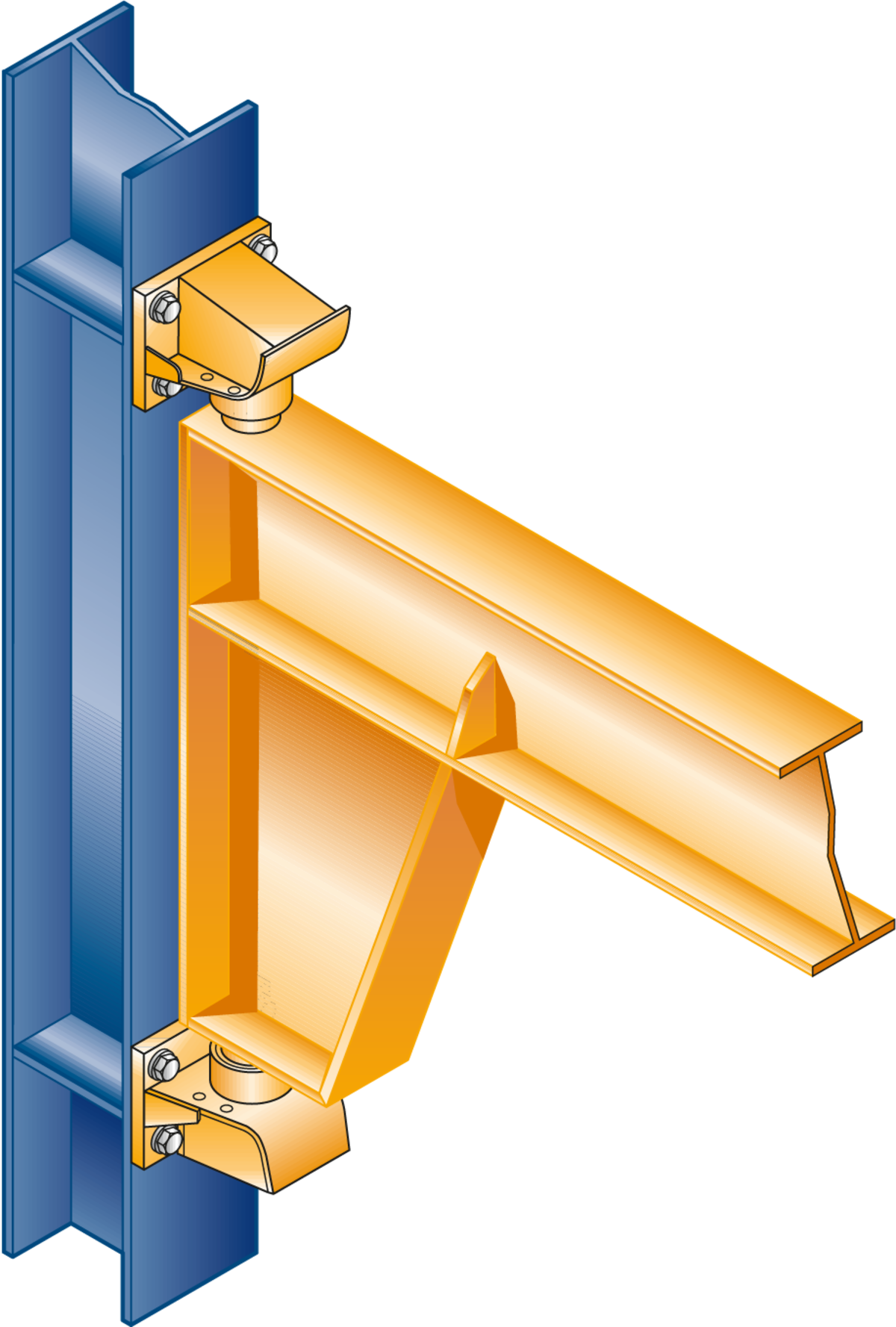

Mocowanie śrubami do podpór stalowych

Masz wspornik stalowy o wystarczających parametrach, do którego ma być zamocowany przyścienny żuraw warsztatowy?

Jeżeli tak, to możesz zamocować śrubami bezpośrednio do niego wszystkie przyścienne żurawie warsztatowe ABUS, Jeżeli powierzchnia przylegania ma szerokość nie mniejszą niż 300. W typach LW i LWX potrzebny jest do tego wspornik ścienny a dla typu VW wystarczy bezpośrednie zamocowanie śrubami obu łożysk ściennych.

Wspornik ścienny lub łożyska ścienne należą do standardowego zakresu dostawy - w przypadku montażu przez firmę ABUS zapewniamy dodatkowo niezbędne połączenie śrubowe.

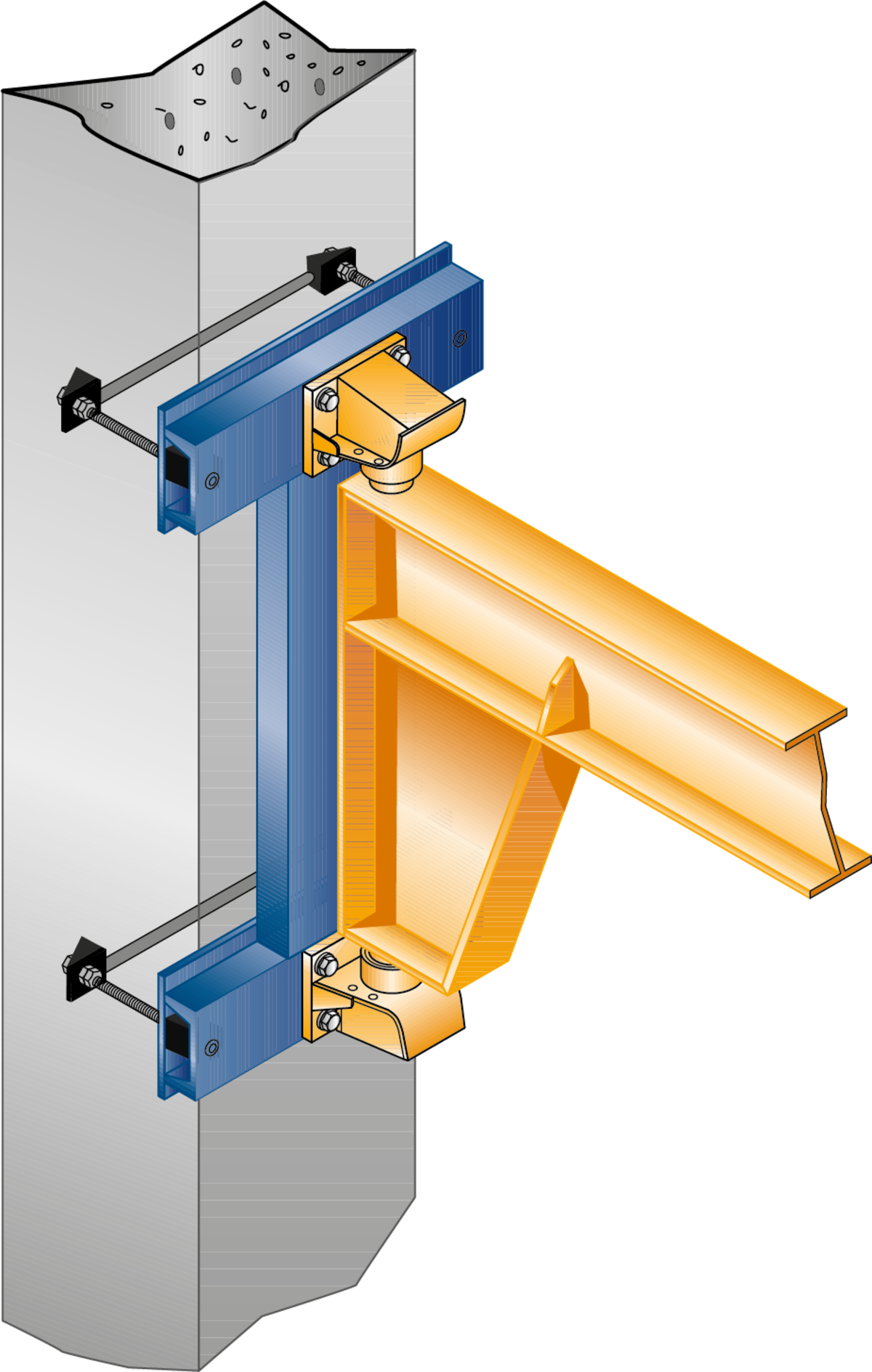

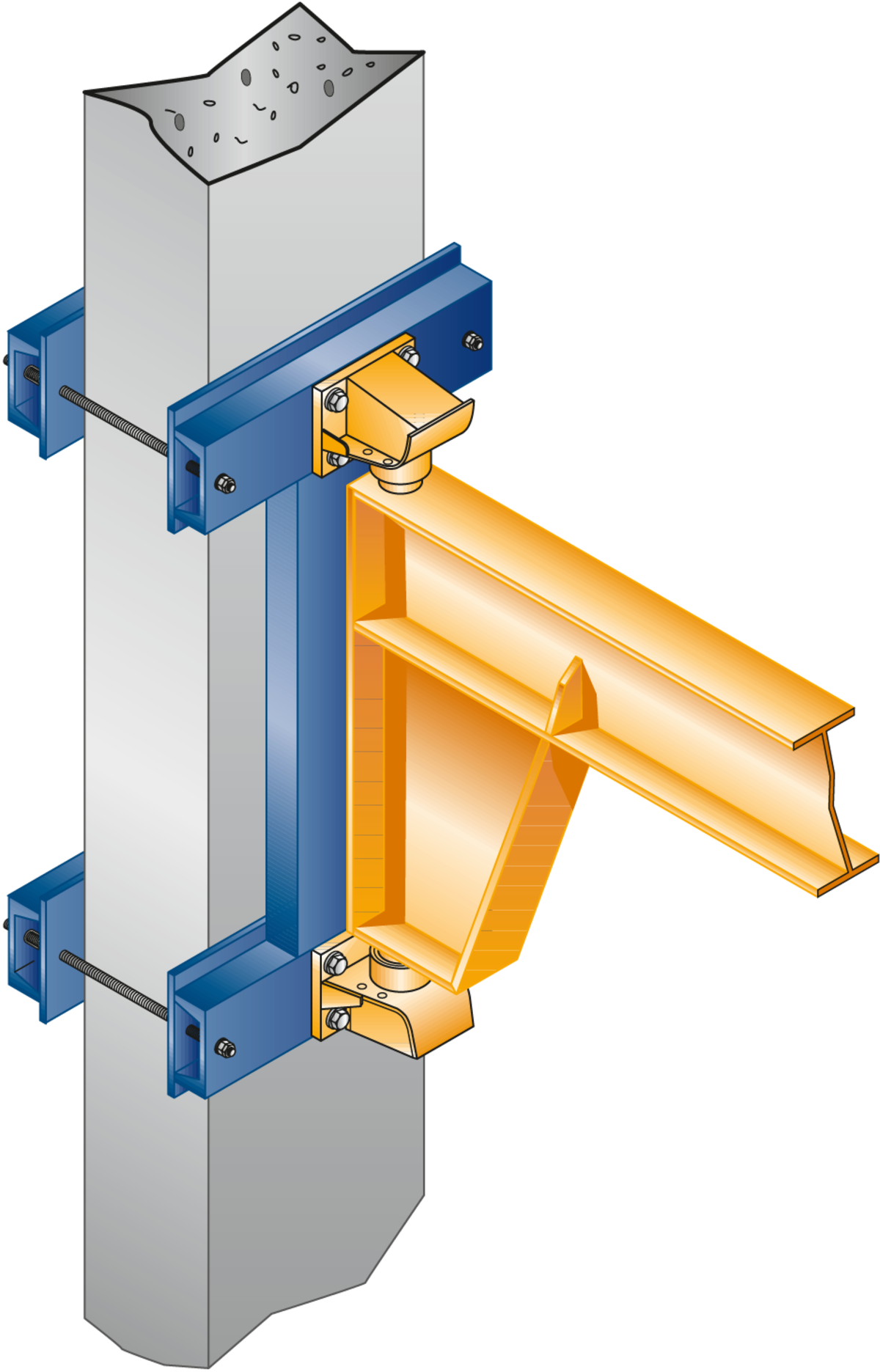

Mocowanie wspornikiem obejmowym do wspornika stalowego lub żelbetowego

W twoim budynku znajdują się wsporniki żelbetowe, których parametry statyczne są wystarczające do pracy żurawia?

Wspornik obejmowy można wykorzystać do mocowania do kwadratowych i prostokątnych wsporników żelbetowych. Musi być możliwe ich swobodne opasanie ze wszystkich stron a minimalna szerokość wynosi 300 mm. Aby utrzymać mocowanie pewnie na wsporniku na pożądanej wysokości, wymagana siła mocująca jest przykładana przez pręty gwintowane.

Wspornik obejmowy pasujący do wymiarów twojego wspornika oraz odpowiednie materiały do mocowania należą do zakresu dostawy.

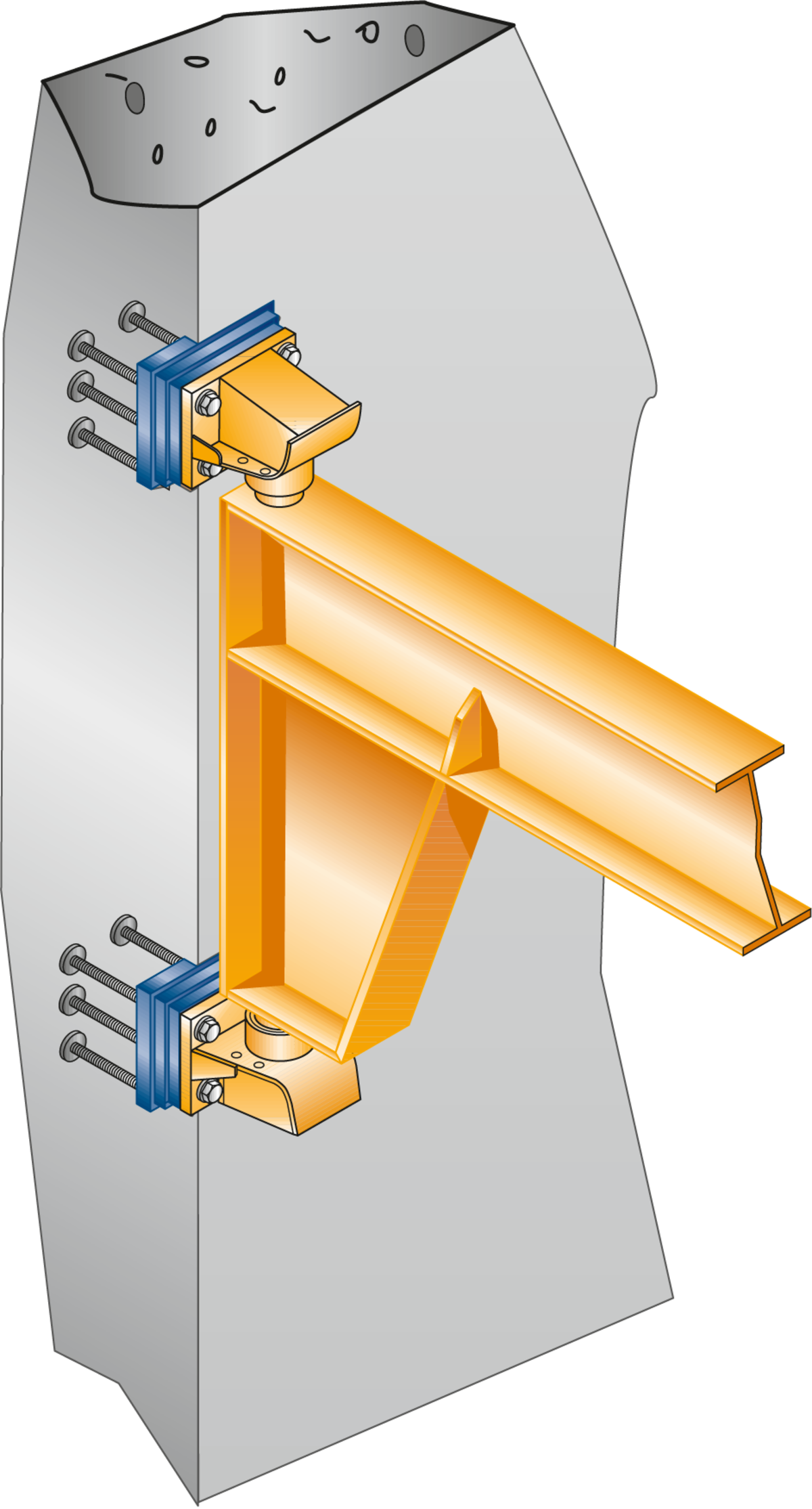

Mocowanie do ścian żelbetowych lub wsporników żelbetowych płytą spawaną

Masz ścianę żelbetową lub wspornik żelbetowy, w którym jest zalane zakotwienie tylne?

Za pomocą płyt spawanych ABUS możesz zainstalować przyścienne żurawie obrotowe do przygotowanych płyt montażowych. Płyty te muszą być położone dokładnie na tym samym poziomie  i muszą tworzyć pionową powierzchnię połączenia. Płyty spawane są spawane z konstrukcją dolną i jest do nich przykręcany nas śruby wspornik ścienny lub łożyska ścienne żurawia.

ABUS dostarcza płyty spawane i niezbędne śruby mocujące.

Mocowanie do wsporników żelbetowych płytami spawanymi

Kolejna możliwość to przyspawanie płyt spawanych bezpośrednio do wsporników stalowych lub stalowych konstrukcji nośnych, jeżeli nie można ich przewiercić i nie ma możliwości zastosowania obejm.

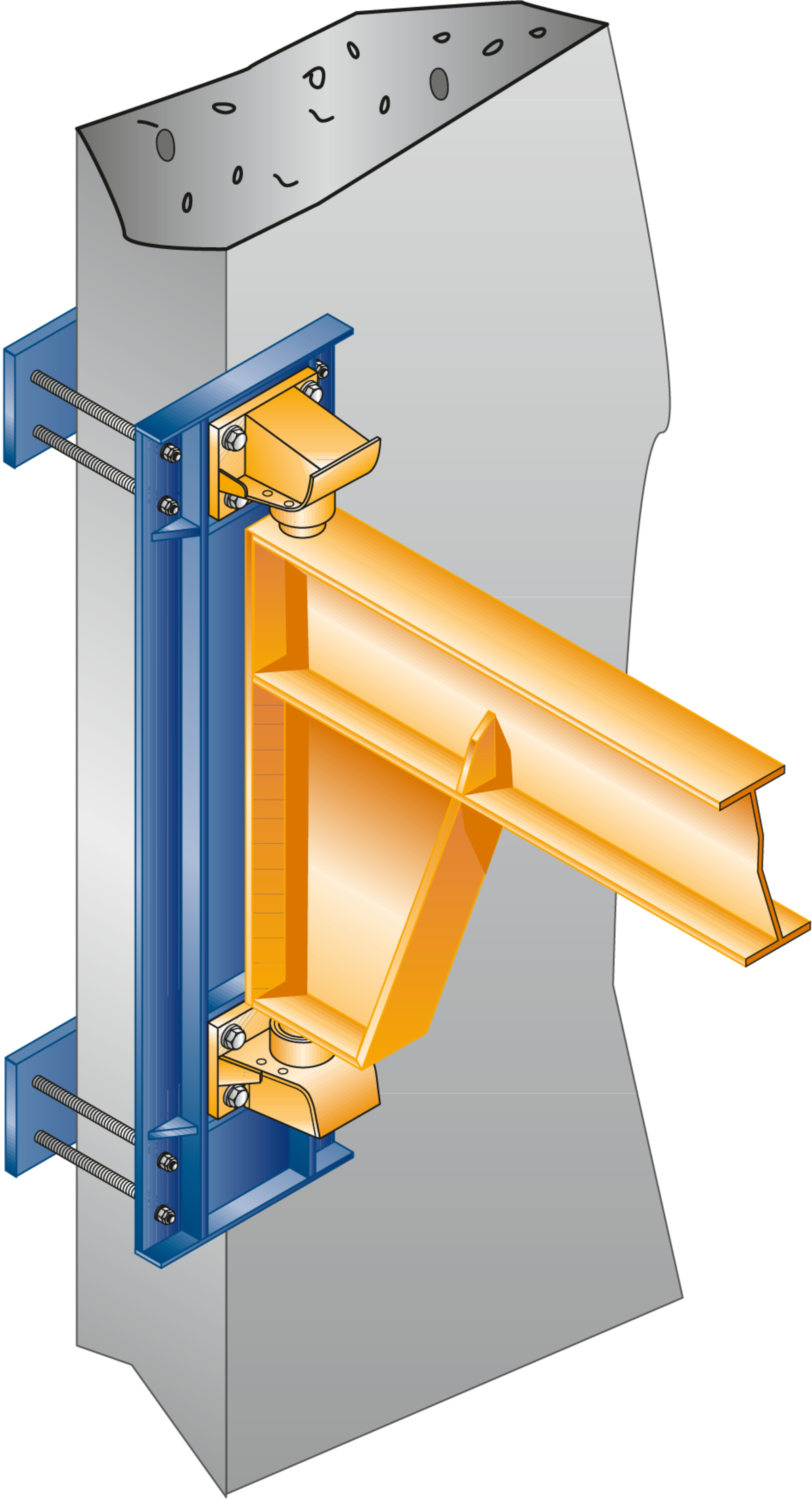

Mocowanie do ścian żelbetowych wspornikami ściennymi i kotwami przelotowymi

W twoim budynku są ściany żelbetowe o wystarczającej obciążalności?

Dla naszych przyściennych żurawi obrotowych typu LW i LWX wspornik ścienny należy do seryjnego zakresu dostawy. Dla przyściennych żurawi warsztatowych typu VW wspornik ścienny jest potrzebny dodatkowo oprócz łożysk ściennych. Ściana betonowa jest przewiercana i wspornik ścienny jest mocowany bezpośrednio do ściany betonowej za pomocą kotew i podkładek.

Pręty gwintowane dopasowane do wymaganej grubości ściany razem z podkładkami i materiałami do mocowania możemy na życzenie dostarczyć w komplecie. Jeżeli to my wykonujemy montaż, elementy są zawarte w zakresie dostawy.
