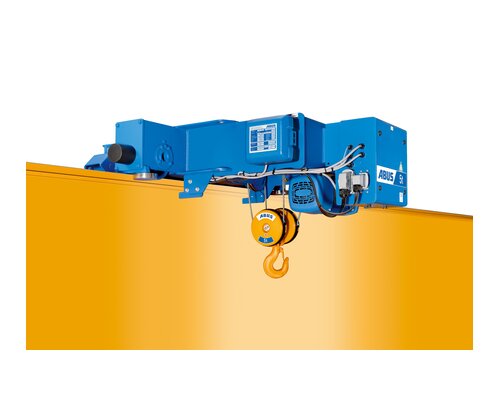

Wciągarka linowa boczna typu S
W skrócie
- Udźwig: do 10 t
- Nawijanie liny z boku dźwigara
- Optymalna wysokość podnoszenia
- Możliwa redukcja wysokości hali

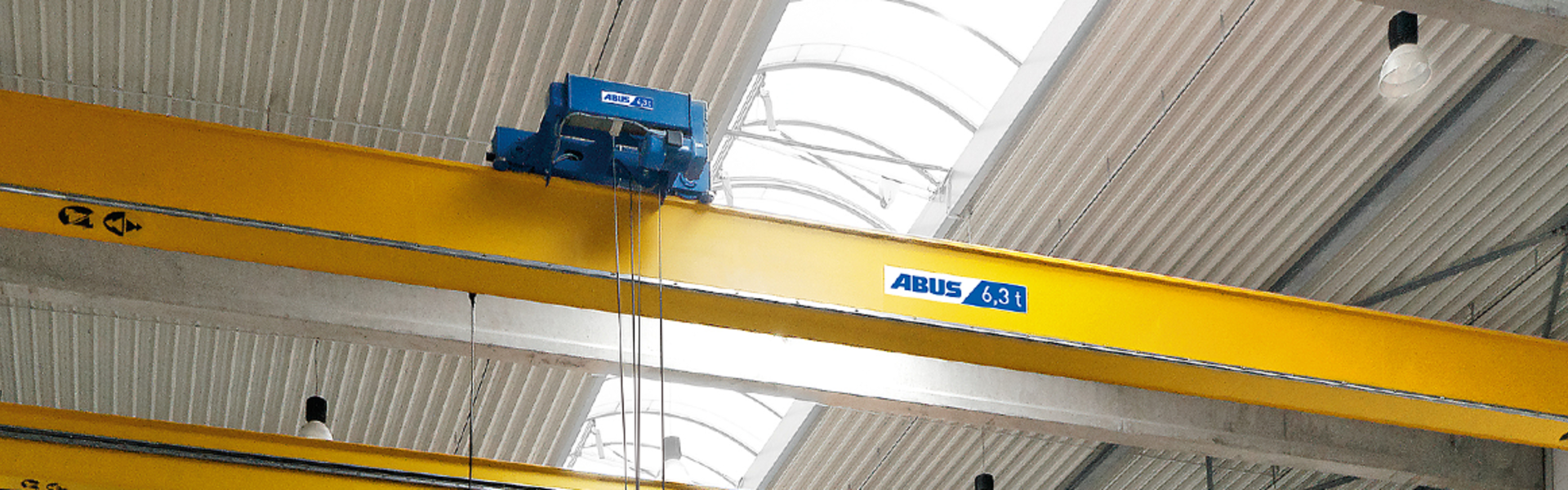

WCIĄGARKA LINOWA BOCZNA TYPU S
Cechą wyróżniającą wciągarkę boczną typu S jest ulokowanie mechanizmu nawijania liny z boku dźwigara. Dzięki temu możliwe jest uzyskanie maksymalnej wysokości podnoszenia. Udźwig wynosi od 1 t do 10 t. Zoptymalizowanie wysokości podnoszenia jest zaletą nie tylko dla już istniejących pomieszczeń i hal: zastosowanie wciągarki bocznej typu S umożliwia uzyskanie oszczędności już na etapie planowania nakładów inwestycyjnych na budowę nowych obiektów. Np. jest możliwość uzyskania rozpiętości do 35 m dla systemów jednodźwigarowych. W porównaniu do rozwiązania z wciągnikiem typu E zastosowanie wciągarki bocznej może zredukować wysokość wznoszonej hali, obniżając w ten sposób koszty całej inwestycji. Z kolei w porównaniu z suwnicą dwudźwigarową o podobnej wysokości zabudowy zastosowanie wciągarki typu S może przynieść oszczędności w postaci mniejszych obciążeń torowiska, a co za tym idzie - konstrukcji hali.
ELEKTRYCZNE WCIĄGNIKI I WCIĄGARKI LINOWE GM FIRMY ABUS
DO SUWNIC JEDNODŹWIGAROWYCH

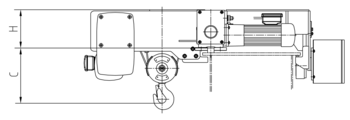

| Model | Przełożenie układu linowego | Udźwig (t) | Wysokość podnoszenia (m) | C (mm) | H (mm) |
|---|---|---|---|---|---|
| GM 800 | 4/1 | 3,2 | 6 / 9 / - | 343 | 250 |
| GM 1000 | 4/1 | 5,0 | 6 / 9 / - | 420 | 290 |
| GM 2000 | 4/1 | 6,3 | 6/ 9 / - | 440 | 290 |
| GM 3000 | 2/1 | 5,0 | 12 / 20 / - | 700 | 290 |
| 4/1 | 10,0 | 6 / 10 / 15 | 555 | 360 |
Pliki do pobrania
Zobacz nasz produkt w działaniu

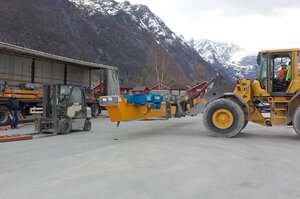

A producer of concrete elements in Norway has ABUS EOT cranes
