Większa elastyczność produkcji w firmie Epiroc
Elastyczna technika podnoszenia do produkcji maszyn podziemnych
Gdy w nowej hali produkcyjnej powstaje 21 stanowisk montażowych maszyn podziemnych, technika podnoszenia musi być dostosowana do różnych procesów i zmieniających się obszarów roboczych. W tym celu firma Epiroc Rock Drills AB urządziła w Pilängen w Örebro halę o powierzchni około 14 400 m², pierwotnie zbudowaną jako magazyn, na potrzeby produkcji działu Underground. Epiroc prowadzi produkcję i wykorzystuje urządzenia w codziennej pracy; firma Carlhag towarzyszyła projektowi jako szwedzki partner handlowy ABUS i wspólnie z Epiroc opracowała odpowiednie rozwiązanie.
Dostosowanie hali magazynowej do potrzeb produkcji postawiło szczególne wymagania przed techniką podnoszenia: podłoże hali nie było przystosowane do sił i momentów wywieranych przez żurawie warsztatowe. Jednocześnie nie było jeszcze dokładnie ustalone, w jaki sposób miały być wykorzystywane poszczególne stanowiska pracy. Dlatego firmy Epiroc i Carlhag wspólnie opracowały alternatywne rozwiązanie. Projekt rozpoczął się pod koniec stycznia 2024 r.; do planowanego rozpoczęcia produkcji w październiku pozostało niewiele czasu. Zamiast żurawi warsztatowych przewidziano suwnice półbramowe ABUS, które można zamocować do istniejących podpór dźwigowych, co zapewnia większą elastyczność.
Dzwignice ABUS do różnych zadań podnoszenia

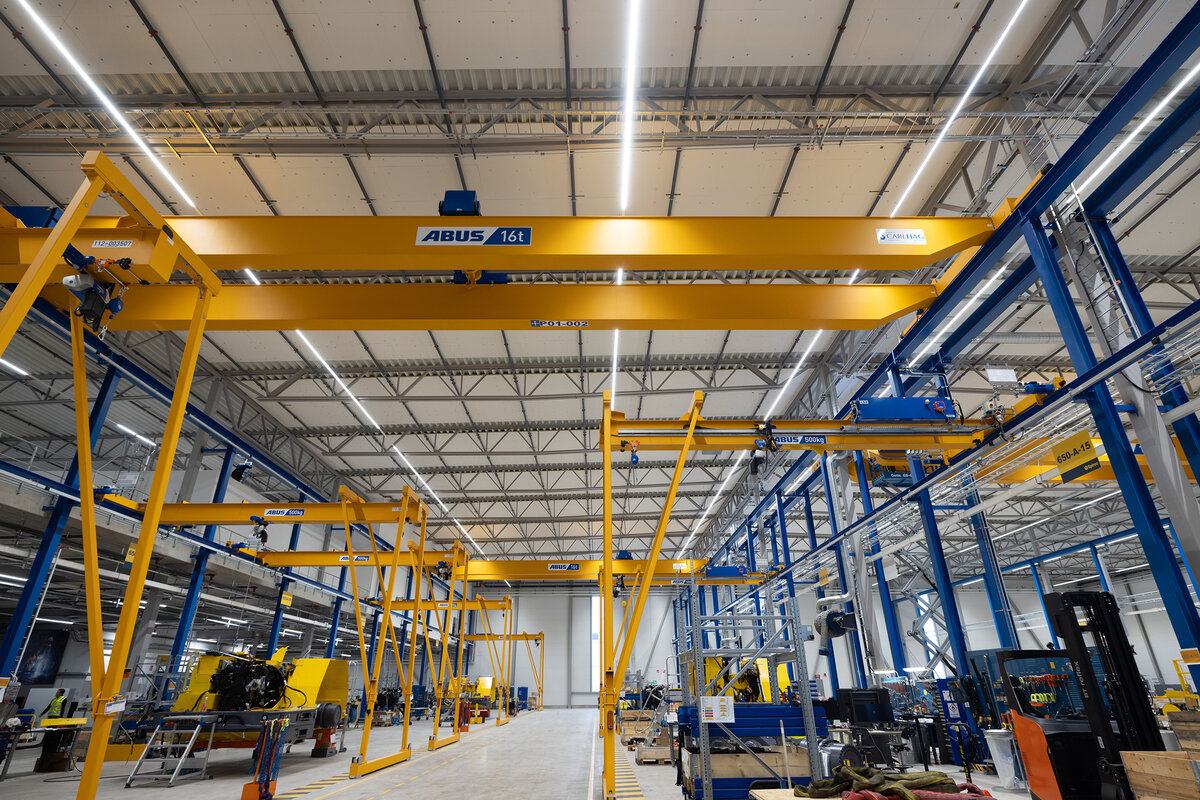

W pierwszym etapie rozbudowy zainstalowano dwie równoległe torowiska dzwignicowe, każde o długości 130 metrów. Po nich porusza się sześć suwnic pomostowych ABUS o udźwigu 16 ton każda i wysokości haka wynoszącej dziesięć metrów. Hala została ponadto przygotowana pod kolejną dzwignicę z trzema dodatkowymi dzwignicami.

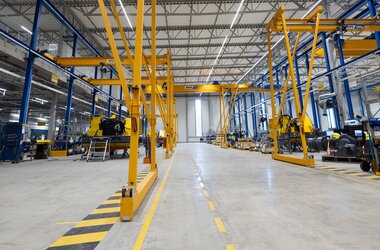

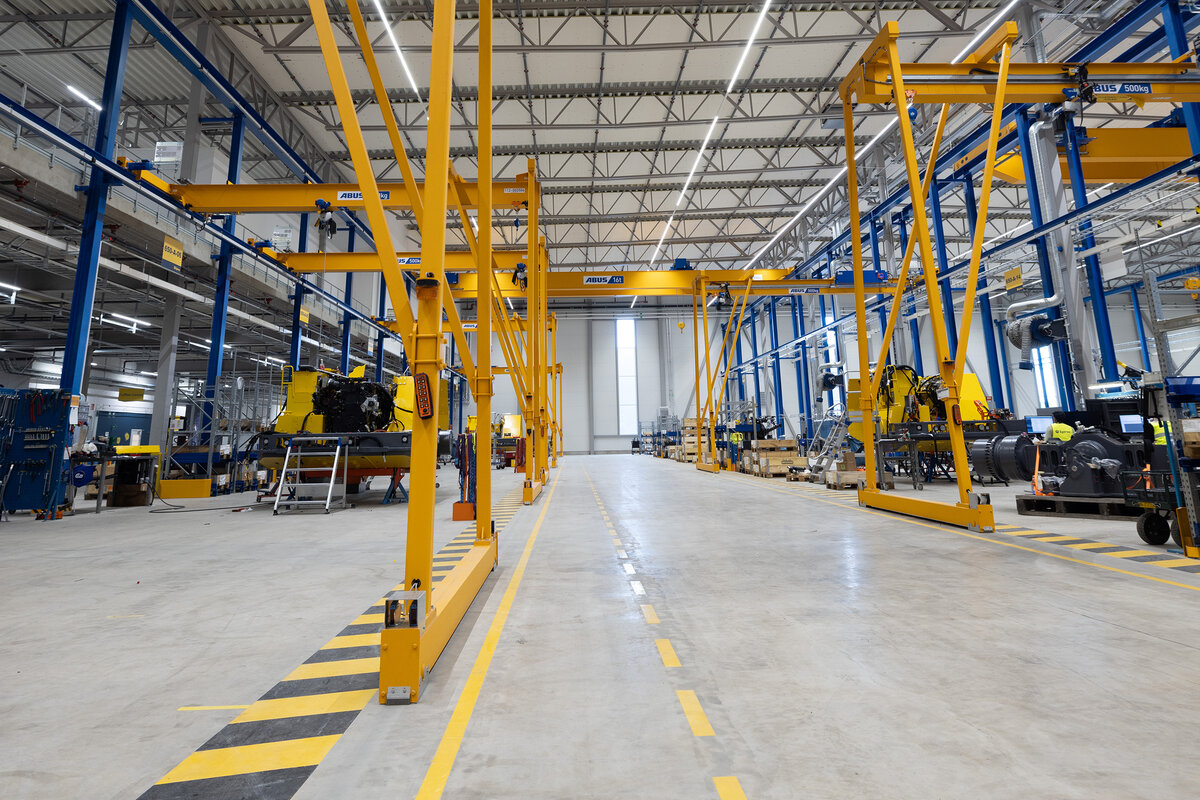

Dla poszczególnych stanowisk roboczych we współpracy z firmą Carlhag opracowano alternatywę dla dotychczas stosowanych żurawów warsztatowych: dwanaście suwnic półbramowych ABUS o udźwigu 500 kilogramów każdy. W przeciwieństwie do żurawia warsztatowego, który obsługuje ograniczony obszar wokół stałego punktu obrotu, suwnice półbramowe mogą zapewnić osłonę dla całego obszaru podnoszenia danego stanowiska.
Umożliwia to elastyczne rozmieszczenie stanowisk pracy i niezbędnych na nich operacji podnoszenia. Chociaż ich udźwig jest mniejszy, suwnice półbramowe są wykorzystywane częściej niż stosowane wcześniej żurawie warsztatowe.
Montaż suwnic półbramowych odbywał się w kilku etapach dostaw. Dzięki temu można było skoordynować instalację z bieżącymi pracami w hali.
„Suwnice półbramowe mają co prawda udźwig wynoszący jedynie 500 kg, ale są wykorzystywane częściej niż żurawie warsztatowe. Przeprowadziliśmy również szkolenie dla pracowników w zakresie wykorzystywania suwnic półbramowych zarówno jako pomocy przy podnoszeniu, jak i jako zabezpieczenia podczas prac na wysokości”.
– Ann-Sofie Jansson, kierowniczka projektu w firmie Epiroc
Ergonomia i bezpieczeństwo

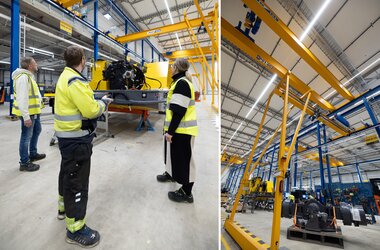

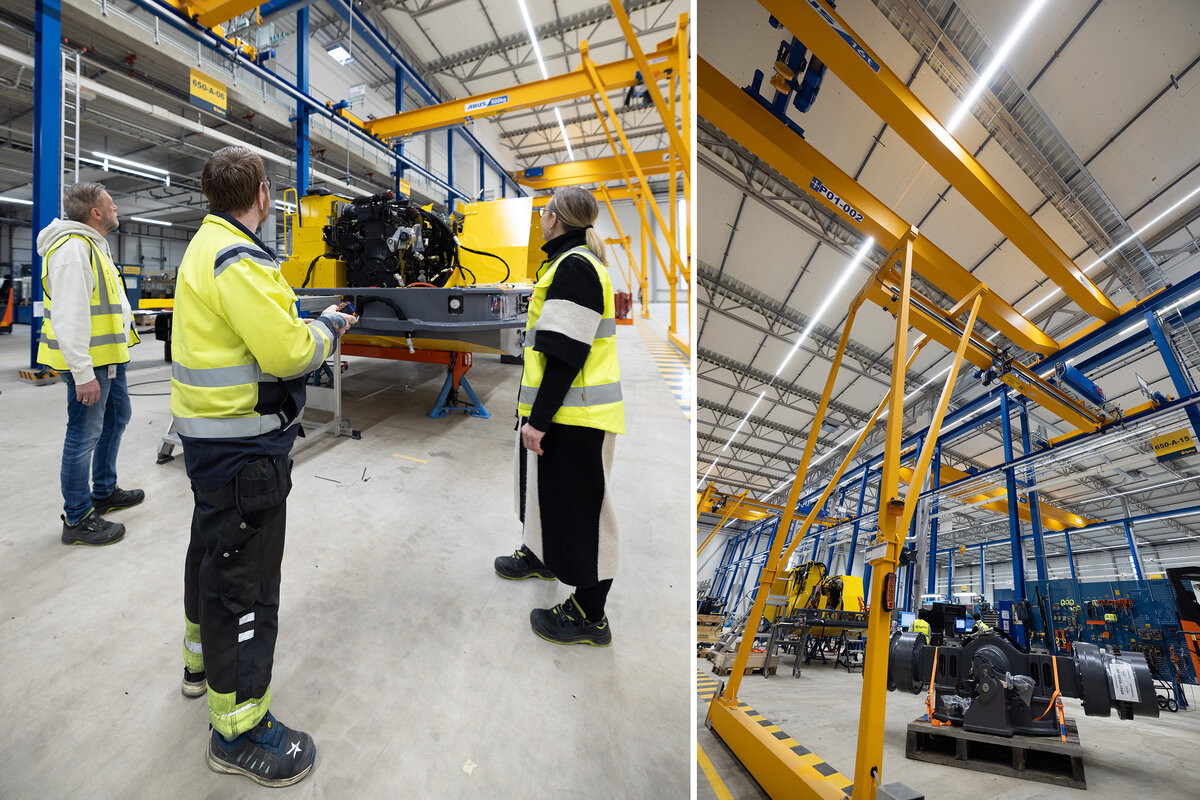

Wraz z wprowadzeniem nowej technologii podnoszenia przeanalizowano również przebieg procesów roboczych na stanowiskach. Ze względów bezpieczeństwa w promieniu pół metra od dzwignic pozostawiono strefę wolną od stałych obiektów; firma Epiroc wyraźnie oznaczyła tę strefę na podłożu hali. Wdrożenie procesu nadzorowała specjalna grupa ds. bezpieczeństwa pracy, która zidentyfikowała potencjalne zagrożenia. Pracownicy zostali przeszkoleni w zakresie obsługi suwnic półbramowych – zarówno w zakresie wykorzystania ich jako pomocy do podnoszenia, jak i podczas prac na wysokości.

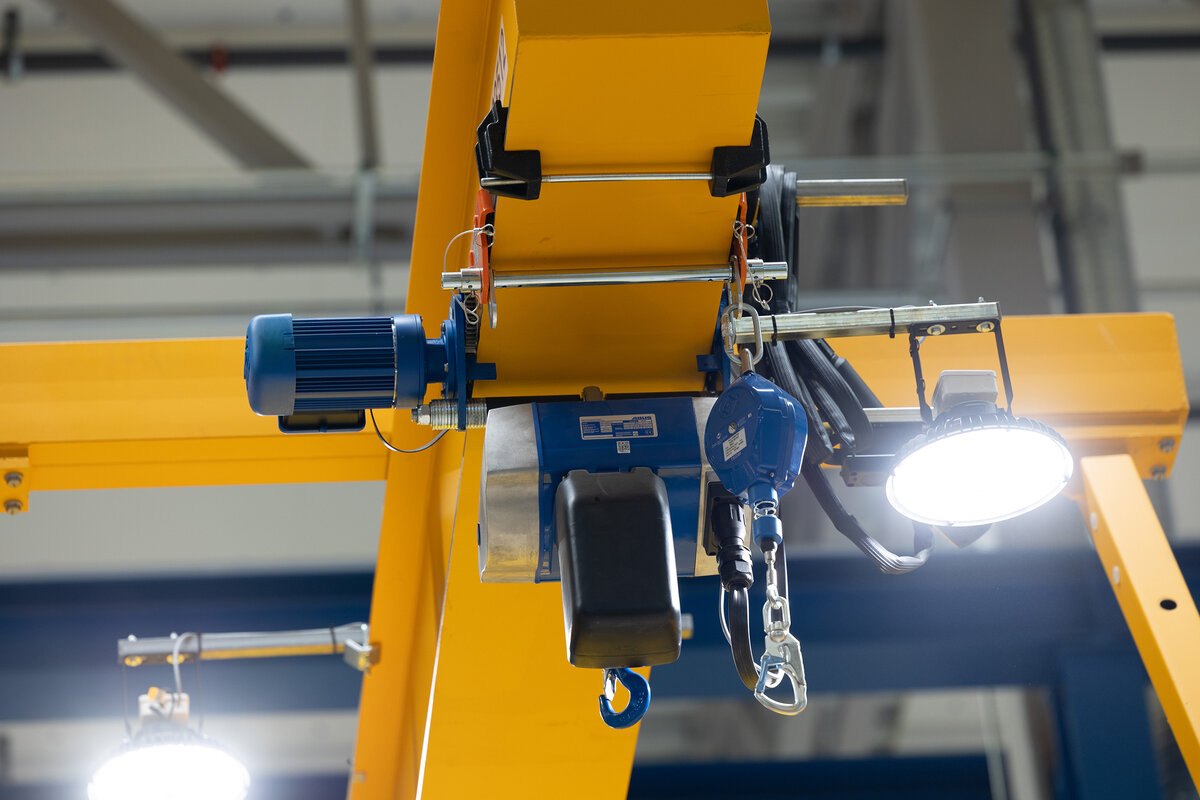

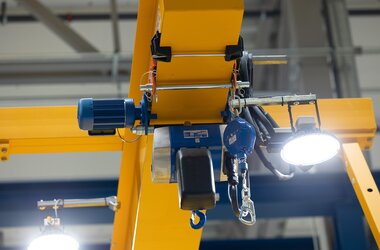

Aby zapewnić lepsze oświetlenie stanowiska pracy, firma Carlhag uzupełniła instalację o trzy reflektory LED: dwa zamontowano na dzwignicy i zapewniają one oświetlenie ogólne, a trzeci znajduje się na urządzeniu podnoszącym i oświetla obszar haka.

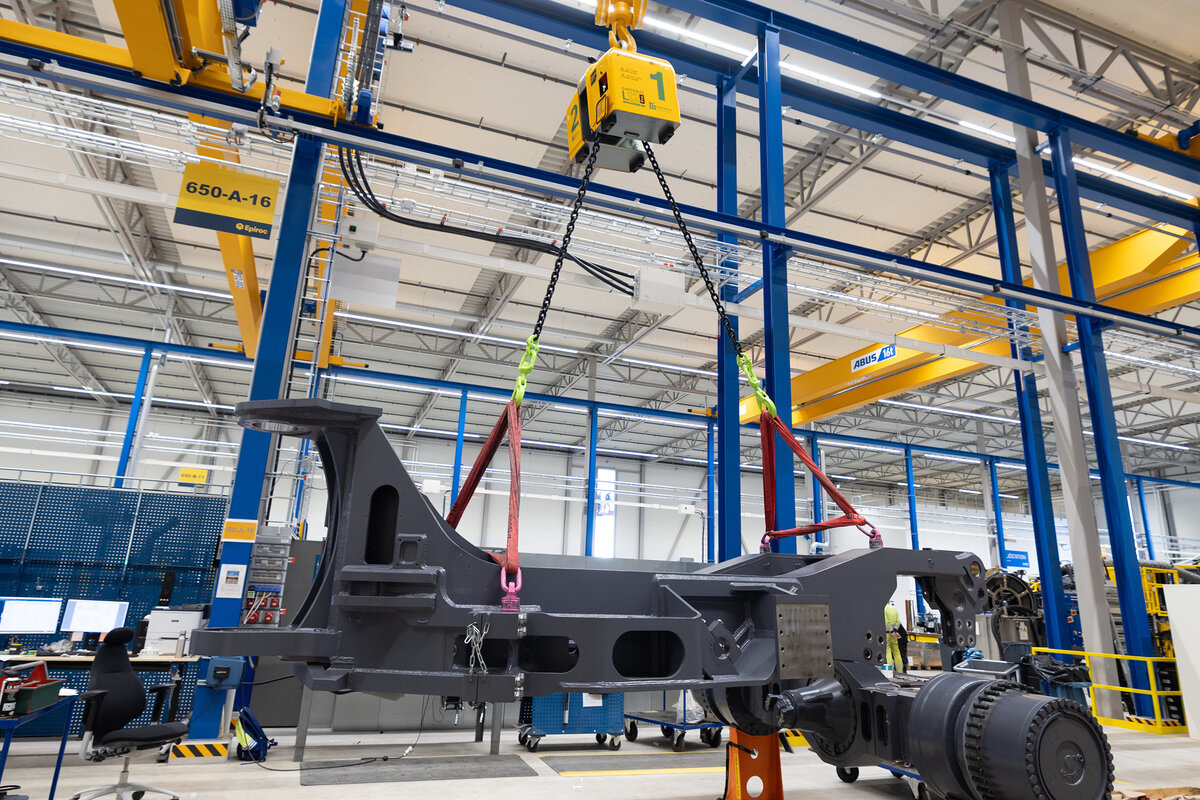

Dodatkowo zastosowano samopoziomujące urządzenie ładunkowe o udźwigu 12 ton firmy Ganterud. Wykorzystuje się je między innymi podczas montażu ram żurawia na wiertnicach. Zgodnie z raportem projektowym zespół montażowy był w stanie skrócić czas montażu jednego ramienia żurawia o około połowę w porównaniu z dotychczasową metodą.
Rozwiązanie, które może rozwijać się wraz z produkcją
Projekt łączy udźwig suwnic pomostowych z mobilnością suwnic półbramowych na stanowiskach montażowych. Przewidziana możliwość rozbudowy o trzeci torowisko stwarza dodatkowe perspektywy dla dalszego rozwoju. Firmy Epiroc i Carlhag ściśle współpracują od 15 lat. Carlhag wspiera firmę Epiroc w zakresie rozwiązań do podnoszenia i transportu materiałów w zakładach produkcyjnych w Örebro oraz zapewnia obsługę urządzeń dźwigowych w ramach umów serwisowych.
W ramach projektu zrealizowano:
- Dwie równoległe linie torowiskowe, każda o długości 130 m, oraz sześć suwnic pomostowych o udźwigu 16 t i wysokości haka 10 m. Przygotowano miejsce na trzecie torowisko dla trzech kolejnych suwnic.
- Dwanaście suwnic półbramowych o udźwigu 500 kg każda.
